GN Box Mini

Erdwärme Verteilerschacht

Platzsparender Erdwärme Verteilerschacht für kleinere Anlagen mit bis zu 4 Sondenkreisen. Werkseitig vormontiert, druckgeprüft und anschlussfertig vorbereitet – ideal für beengte Einbausituationen.

ANSCHLUSSANZAHL bis 4 Sondenkreise

ABMESSUNGEN 620 × 450 mm

BELASTBARKEIT nicht begehbar

HÖHE 460 mm

Produkt anfragen → Datenblatt ↓

✓ Preis & Verfügbarkeit auf Anfrage ✓ Projektbezogene Ausführung möglich

PRODUKTBESCHREIBUNG

Eine Box, alles vorbereitet.

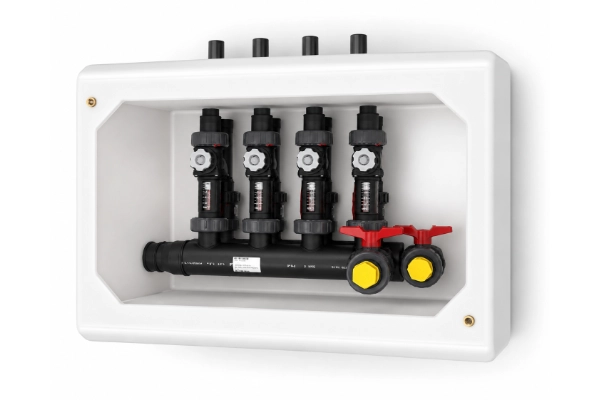

Die GN Box Mini ist eine besonders kompakte Verteilerlösung für kleinere Erdwärmeanlagen. Durch die rechteckige Bauform lässt sie sich platzsparend einsetzen und schafft eine klar definierte Schnittstelle zwischen Sondenfeld und Wärmepumpe.

Im Schacht ist ein waagerecht angeordneter Verteiler/Sammler aus PE 100-RC integriert. Alle Sonden- und Wärmepumpenanschlüsse sind wasserdicht an der Schachtwand angeschweißt und außen überstehend ausgeführt.

✓

Sehr kompakte Bauform
Nur 620 × 450 × 460 mm.

✓

Vormontiert & druckgeprüft
Anschlussfertig für die Baustelle.

✓

Für kleine Anlagen
Für bis zu 4 Sondenkreise.

PRODUKTDATEN

Technische Daten

Die wichtigsten Angaben für Planung und Produktauswahl.

Produktart	Erdwärme Verteilerschacht
Ausführung	Vorgefertigter Verteiler-/Sammelschacht
Sondenkreise	2 bis 4-fach
Belastungsklasse	nicht begehbar
Max. zulässiger Druck	10 bar
Sondenanschlüsse	Ø 32 bis Ø 50 mm
Wärmepumpenanschlüsse	Ø 40 bis Ø 63 mm
Schachtmaterial	PE
Rohrmaterial	PE
Verteiler/Sammler	PE 100-RC, waagerecht angeordnet
Kugelhähne	PVC
Messventile	Messing, Kunststoff
Dichtungen	EPDM
Länge	620 mm
Breite	450 mm
Höhe – starre Abdeckung	460 mm
