GN R Kompakt

Erdwärme Verteilerschacht

Kompakter Erdwärme Verteilerschacht für kleine bis mittlere Anlagen. Werkseitig vormontiert, druckgeprüft und anschlussfertig vorbereitet – für eine schnelle, saubere und sichere Montage auf der Baustelle.

ANSCHLUSSANZAHL bis 6 Sondenkreise

DURCHMESSER 600 mm

BELASTBARKEIT 200 kg / A15 / A35

EINBAUTIEFE 850 mm

Produkt anfragen → Datenblatt ↓

✓ Preis & Verfügbarkeit auf Anfrage ✓ Projektbezogene Ausführung möglich

PRODUKTBESCHREIBUNG

Kompakte Lösung zwischen Sondenfeld und Wärmepumpe.

Der GN R Kompakt ist die platzsparende Schachtlösung für kleinere und mittlere Erdwärmeanlagen. Er bündelt die Soleleitungen außerhalb des Gebäudes und schafft eine saubere, gut zugängliche Schnittstelle zwischen Sondenfeld und Wärmepumpe.

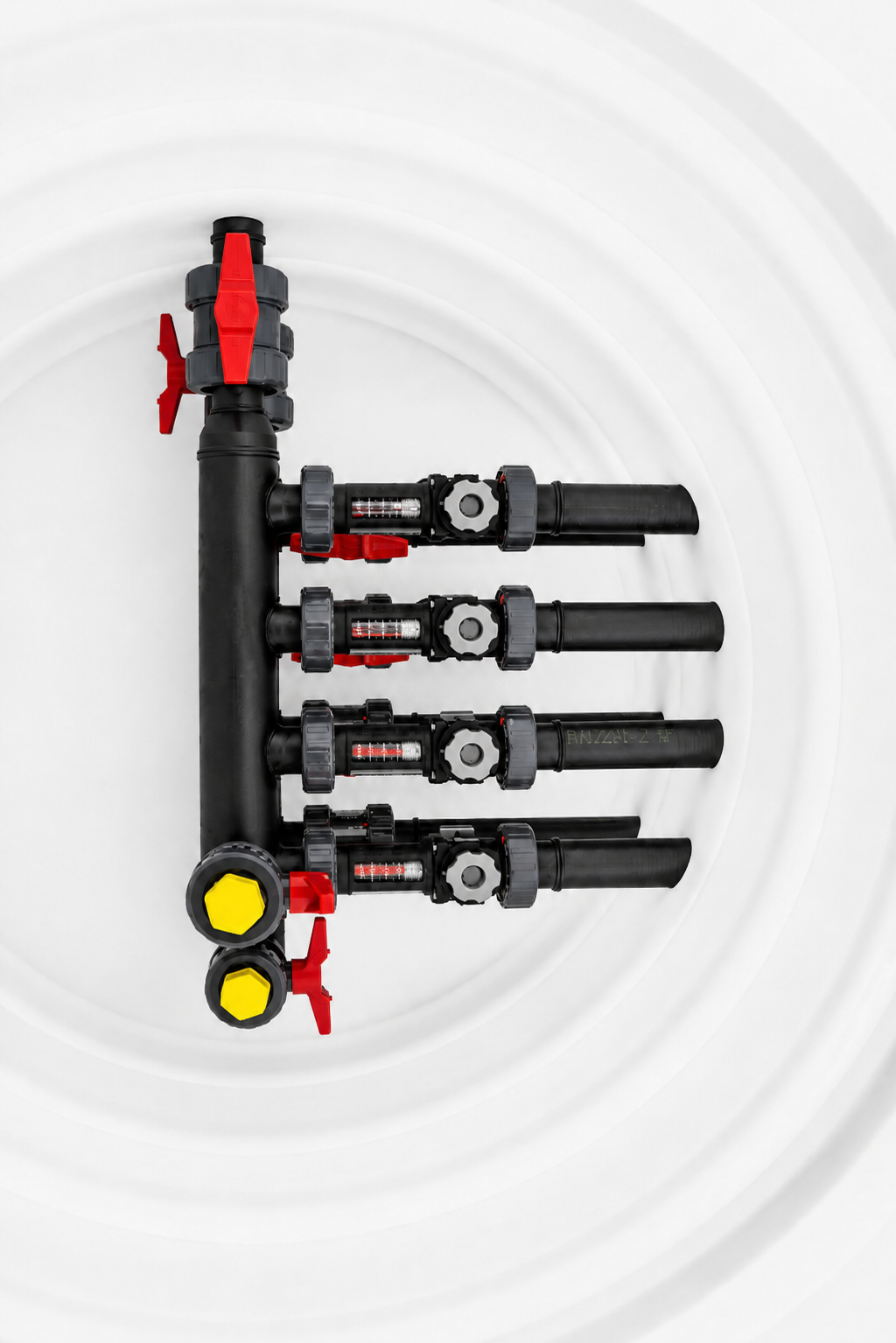

Der Verteiler/Sammler ist werkseitig eingebaut, vormontiert und druckgeprüft. Bis zu 6 Sondenkreise sowie unterschiedliche Anschlussdimensionen ermöglichen eine flexible, projektbezogene Auslegung.

✓

Kompakte Bauform
Ø 600 mm bei guter Zugänglichkeit.

✓

Vormontiert & druckgeprüft
Weniger Montageaufwand auf der Baustelle.

✓

Flexible Anschlusskonfiguration
Für bis zu 6 Sondenkreise.

PRODUKTDATEN

Technische Daten

Die wichtigsten Angaben für Planung und Produktauswahl.

Produktart	Erdwärme Verteilerschacht
Ausführung	Vorgefertigter Verteiler-/Sammelschacht
Sondenkreise	bis zu 6 Kreise
Belastungsklasse	200 kg / A15 / A35
Max. zulässiger Druck	10 bar
Sondenanschlüsse	Ø 25 bis Ø 50 mm
Wärmepumpenanschlüsse	Ø 40 bis Ø 110 mm
Schachtmaterial	PE
Rohrmaterial	PE
Verteiler/Sammler	PE 100-RC, waagerecht angeordnet
Kugelhähne	PVC
Messventile	Messing, Kunststoff
Dichtungen	EPDM
Höhe	785 mm
Durchmesser	600 mm
Einbautiefe mit starrer Abdeckung	850 mm
Optional	Teleskopierung
Höhe – teleskopierbare Abdeckung min. / max.	1.012 / 1.257 mm
