GN R Mini

Erdwärme Verteilerschacht

Kompakter Erdwärme Verteilerschacht für kleine Anlagen mit bis zu 3 Sondenkreisen. Der vormontierte und druckgeprüfte Verteiler schafft eine saubere, gut zugängliche Schnittstelle zwischen Sondenfeld und Wärmepumpe.

ANSCHLUSSANZAHL bis 3 Sondenkreise

DURCHMESSER 480 mm

BELASTBARKEIT A15

HÖHE 725 mm

Produkt anfragen → Datenblatt ↓

✓ Preis & Verfügbarkeit auf Anfrage ✓ Projektbezogene Ausführung möglich

PRODUKTBESCHREIBUNG

Kleine Bauform. Sauber vorbereitete Verteilung.

Der GN R Mini ist für kompakte Erdwärmeanlagen ausgelegt, bei denen wenige Sondenkreise außerhalb des Gebäudes zusammengeführt werden sollen. Mit seinem geringen Durchmesser eignet er sich besonders für beengte Einbausituationen.

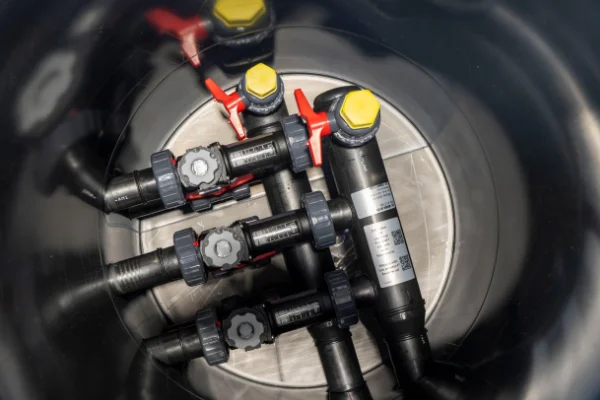

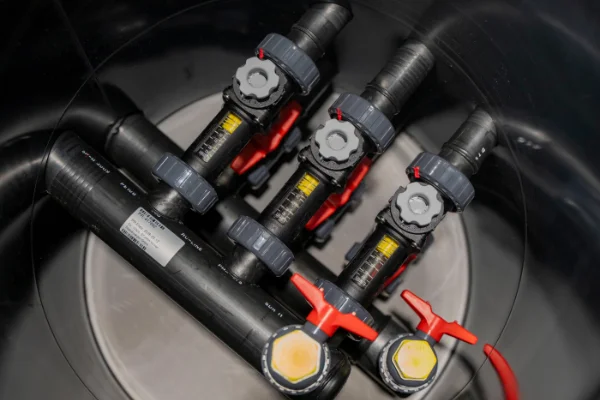

Der Verteiler/Sammler aus PE 100-RC wird werkseitig eingebaut und druckgeprüft. Füll-, Entlüftungs-, Absperr- und Reguliermöglichkeiten sind zentral im Schacht angeordnet und gut zugänglich.

✓

Kompakte Bauform
Ø 480 mm und nur 725 mm Höhe.

✓

Vormontiert & druckgeprüft
Schnelle und planbare Montage.

✓

Flexible Anschlusskonfiguration
Für 2 bis 3 Sondenkreise.

PRODUKTDATEN

Technische Daten

Die wichtigsten Angaben für Planung und Produktauswahl.

Produktart	Erdwärme Verteilerschacht
Ausführung	Vorgefertigter Verteiler-/Sammelschacht
Sondenkreise	2 bis 3-fach
Belastungsklasse	A15
Max. zulässiger Druck	10 bar
Sondenanschlüsse	Ø 32 bis Ø 50 mm
Wärmepumpenanschlüsse	Ø 40 bis Ø 63 mm
Schachtmaterial	PE
Rohrmaterial	PE
Verteiler/Sammler	PE 100-RC, waagerecht angeordnet
Kugelhähne	PVC
Messventile	Messing, Kunststoff
Dichtungen	EPDM
Durchmesser	480 mm
Höhe – starre Abdeckung	725 mm
