GN R Nano
Erdwärme Verteilerschacht
Die kleinste runde Verteilerlösung von GNV für kompakte Erdwärmeanlagen mit bis zu 2 Sondenkreisen. Werkseitig vormontiert, druckgeprüft und anschlussfertig vorbereitet.
Klein im Format. Stark in der Funktion.
Der GN R Nano eignet sich für kleine Erdwärmeanlagen, bei denen wenig Platz zur Verfügung steht und trotzdem eine professionelle Verteilerlösung benötigt wird.

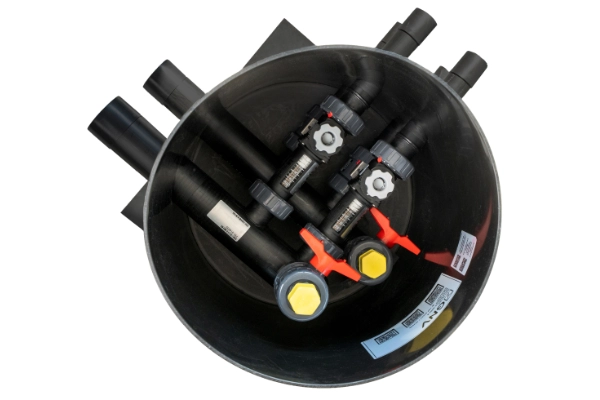

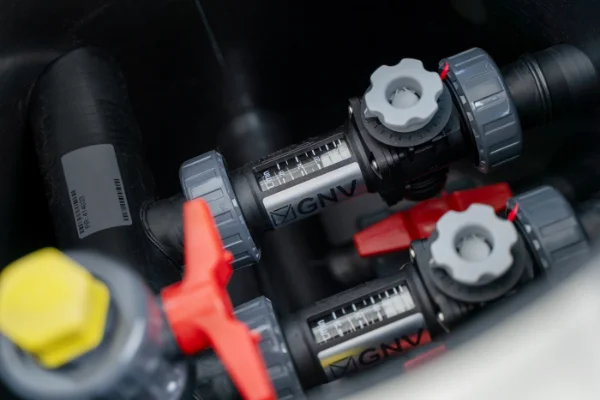

Der Schacht enthält einen werkseitig eingebauten Verteiler/Sammler aus PE 100-RC sowie Füll-, Entlüftungs-, Absperr- und Reguliermöglichkeiten. Damit kommt eine kompakte und anschlussfertig vorbereitete Lösung auf die Baustelle.
Extrem kompakt
Ø 400 mm bei 520 mm Höhe.
Vormontiert & druckgeprüft
Weniger Aufwand beim Anschluss.
Für kleine Anlagen
Ausgelegt für 2 Sondenkreise.
Technische Daten
Die wichtigsten Angaben für Planung und Produktauswahl.
| Produktart | Erdwärme Verteilerschacht |
| Ausführung | Vorgefertigter Verteiler-/Sammelschacht |
| Sondenkreise | 2-fach |
| Belastungsklasse | A15 |
| Max. zulässiger Druck | 10 bar |
| Sondenanschlüsse | Ø 32 bis Ø 40 mm |
| Wärmepumpenanschlüsse | Ø 40 bis Ø 63 mm |
| Schachtmaterial | PE |
| Rohrmaterial | PE |
| Verteiler/Sammler | PE 100-RC, waagerecht angeordnet |
| Kugelhähne | PVC |
| Messventile | Messing, Kunststoff |
| Dichtungen | EPDM |
| Durchmesser | 400 mm |
| Höhe – starre Abdeckung | 520 mm |
