GN TITAN H

Horizontaler Wickelrohrschacht

Horizontaler Wickelrohrschacht für große Sondenfelder, hohe statische Anforderungen und projektbezogene Verteilerkonfigurationen. Dimensionen, Anschlussbild und Ausstattung werden individuell auf das Projekt abgestimmt.

SONDENKREISE unbegrenzt

DIMENSIONEN individuell

BELASTBARKEIT bis E600

BAUFORM horizontal

Produkt anfragen → Datenblatt ↓

✓ Preis & Verfügbarkeit auf Anfrage ✓ Projektbezogene Ausführung möglich

PRODUKTBESCHREIBUNG

Maximale Flexibilität für große und anspruchsvolle Projekte.

Der GN TITAN H ist ein horizontal ausgeführter Wickelrohrschacht aus PE für große Sondenfelder und Einbausituationen mit erhöhten statischen Anforderungen. Der Schachtkörper ist korrosions- und frostbeständig, dauerhaft dicht und für den Erdeinbau ausgelegt.

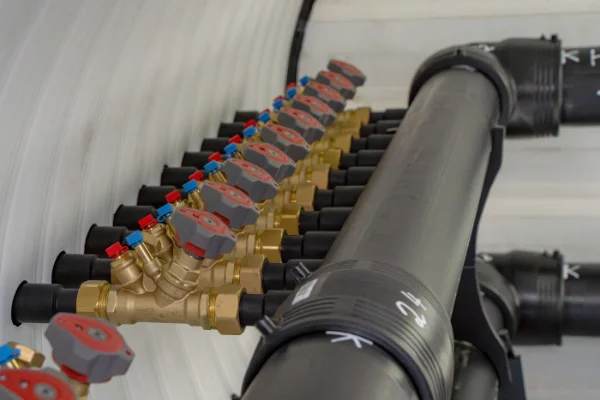

Integrierte Verteilerbalken, Absperr- und Regelarmaturen sowie Entlüftungs- und Spülanschlüsse schaffen eine wartungsfreundliche Schnittstelle zwischen Sondenfeld und Wärmepumpe. Anschlussbild, Dimensionen und Ausstattung werden projektbezogen geplant.

✓

Hohe Belastbarkeit
Belastungsklassen von 200 kg bis E600.

✓

Vormontiert & geprüft
Verteiler/Sammler werkseitig eingebaut und druckgeprüft.

✓

Individuell geplant
Dimensionen, Anschlüsse und Ausstattung nach Projektanforderung.

PRODUKTDATEN

Technische Daten

Die wichtigsten Angaben für Planung und Produktauswahl.

Produktart	Verteilerschacht / Wickelrohrschacht
Ausführung	horizontal
Material	PE
Belastungsklasse	200 kg / A15 / A35 / B125 / D400 / E600
Sondenkreise	unbegrenzt
Sondenanschluss	Ø 25 bis Ø 63 mm
Verteileranschluss	Ø 40 bis Ø 500 mm
Bauform Verteiler	I, L, U
Dimensionen	Ø / L individuell
Starre Abdeckung	individuell
Teleskopierbare Abdeckung	individuell
Standardausführung	Helle Schachtinnenseite, Standfüße
Optional	Auftriebssicherung, Beleuchtung, Teleskopierung, Einstiegsleiter
