GN TITAN V
Vertikaler Wickelrohrschacht
Vertikaler Wickelrohrschacht für anspruchsvolle Einbausituationen, hohe Stabilität und individuell geplante Erdwärme-Hydraulik. Dimensionen, Anschlussbild und Ausstattung werden projektbezogen ausgelegt.
Hohe Stabilität bei individuell geplanter Geometrie.
Der GN TITAN V ist ein vertikal ausgeführter Wickelrohrschacht aus PE für anspruchsvolle Einbausituationen und Projekte mit hohen statischen Anforderungen. Der Schachtkörper ist korrosions- und frostbeständig, dauerhaft dicht und für den Erdeinbau ausgelegt.

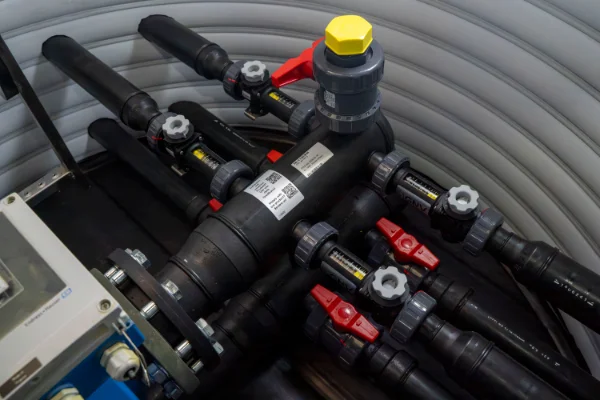

Die integrierte Verteilertechnik wird werkseitig eingebaut und druckgeprüft. Anschlussdimensionen, Verteilerbauform, Abdeckung und optionale Ausstattung werden passend zur hydraulischen und baulichen Situation des Projekts geplant.
Hohe Belastbarkeit
Belastungsklassen von 200 kg bis E600.
Vormontiert & geprüft
Verteiler/Sammler werkseitig eingebaut und druckgeprüft.
Individuell geplant
Dimensionen, Anschlüsse und Ausstattung nach Projektanforderung.
Technische Daten
Die wichtigsten Angaben für Planung und Produktauswahl.
| Produktart | Verteilerschacht / Wickelrohrschacht |
| Ausführung | vertikal |
| Material | PE |
| Belastungsklasse | 200 kg / A15 / A35 / B125 / D400 / E600 |
| Sondenkreise | individuell |
| Sondenanschluss | Ø 25 bis Ø 63 mm |
| Verteileranschluss | Ø 40 bis Ø 500 mm |
| Bauform Verteiler | I, L, U |
| Dimensionen | Ø / H individuell |
| Starre Abdeckung | individuell |
| Teleskopierbare Abdeckung | individuell |
| Standardausführung | Helle Schachtinnenseite, Standfüße |
| Optional | Auftriebssicherung, Beleuchtung, Teleskopierung, Einstiegsleiter |
