GN X3

Erdwärme Verteilerschacht

Vorgefertigter Verteiler- und Sammelschacht für anspruchsvolle Geothermieanlagen. Der GN X3 kombiniert eine kompakte Einbautiefe, hohe Belastbarkeit und eine projektbezogen konfigurierbare Verteilertechnik für bis zu 72 Sondenkreise.

ANSCHLUSSANZAHL bis 72 Sondenkreise

EINBAUTIEFE ab 1,69 m

BELASTBARKEIT bis D400 / 40 t

TELESKOPIERUNG 750 mm

Produkt anfragen → Datenblatt ↓

✓ Preis & Verfügbarkeit auf Anfrage ✓ Projektbezogene Ausführung möglich

PRODUKTBESCHREIBUNG

Leistungsstarke Verteilung bei kompakter Einbautiefe.

Der GN X3 ist für Projekte ausgelegt, bei denen eine geringe Einbautiefe, hohe Belastbarkeit und eine große Anzahl an Sondenkreisen zusammenkommen. Bis zu 72 Sondenkreise lassen sich in einem kompakten Schachtsystem zusammenführen.

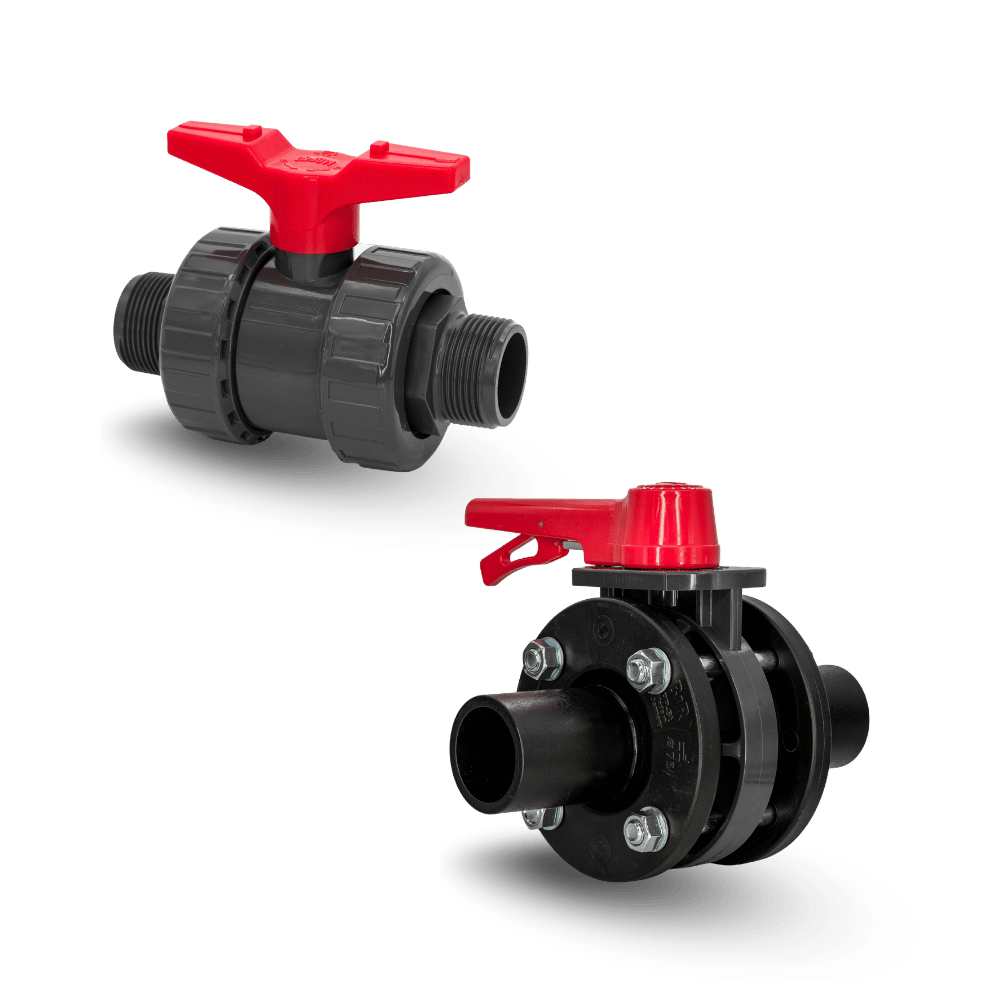

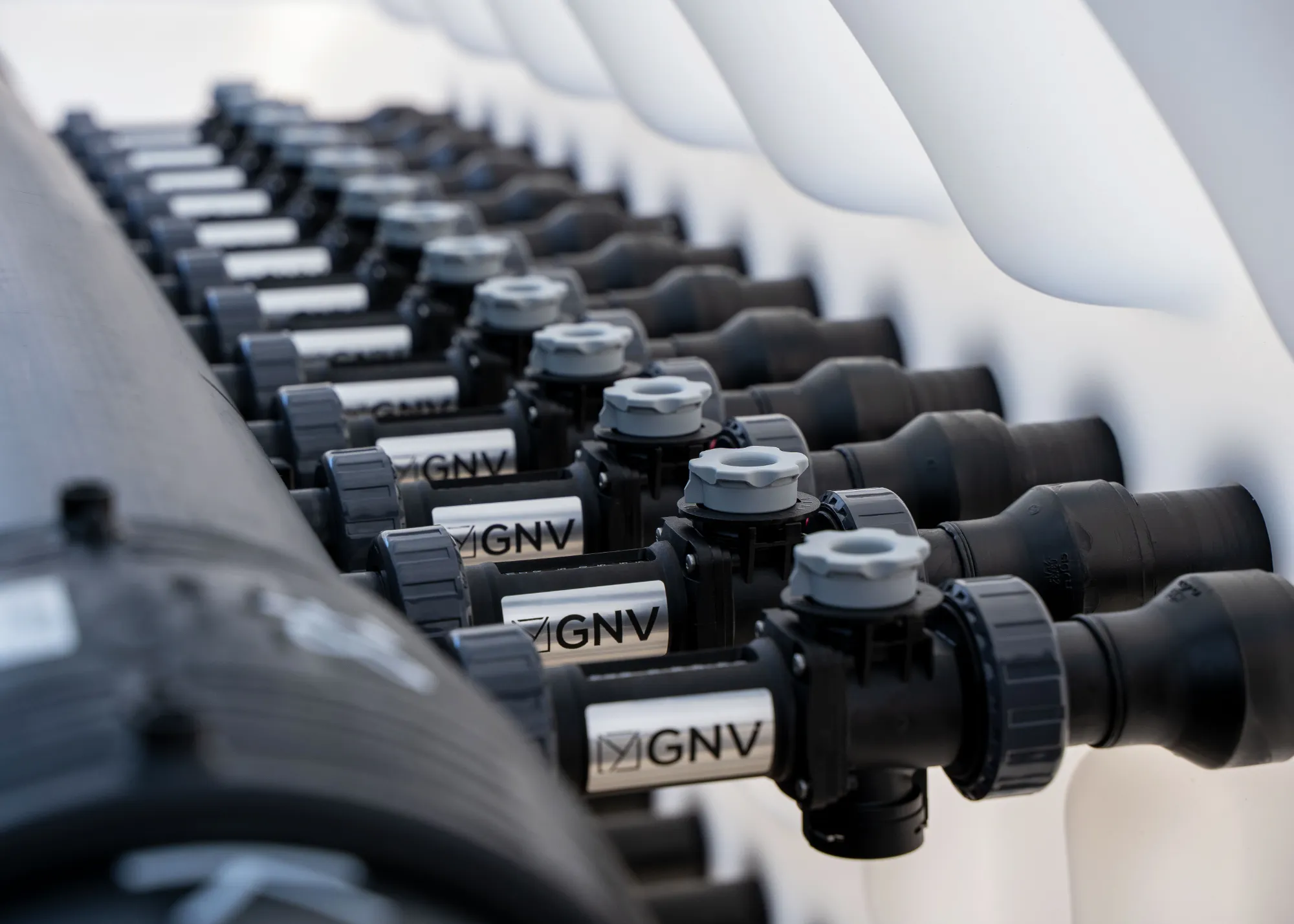

Verteiler und Sammler werden werkseitig vormontiert und druckgeprüft. Anschlussdimensionen, Armaturen, Durchflussmesser und weitere Ausstattungsoptionen können projektbezogen ausgelegt werden.

✓

50 Jahre Typenstatik
Für langfristige Planungssicherheit.

✓

Vormontiert & geprüft
Weniger Montageaufwand auf der Baustelle.

✓

Auftriebssicher
Für anspruchsvolle Einbausituationen.

PRODUKTDATEN

Technische Daten

Die wichtigsten Angaben für Planung und Produktauswahl.

Produktart	Erdwärmesonden-Verteilerschacht
Baureihe	GN X-Serie
Konstruktion	Rotierter Schacht aus DIBt zugelassenem Kunststoff
Typenstatik	auf 50 Jahre ausgelegt
Belastbarkeit	Statiknachweis bis 40 t
Lastklassen	200 kg / A15 bis D400
Einbautiefe	ab 1,69 m
Auftriebssicherheit	bis 1,50 m anstehendes Wasser
Sondenanschlüsse	Ø 25 – Ø 63 mm
Verteileranschlüsse	Ø 40 – Ø 250 mm
Anschlussanzahl	2 bis 72-fach
Teleskopierung	750 mm
Abmessungen (L × B × H)	3.560 × 1.400 × 1.580 mm
Ausstattung	Transportösen und Ösen zum Einbetonieren
