GN X4

Erdwärme Verteilerschacht

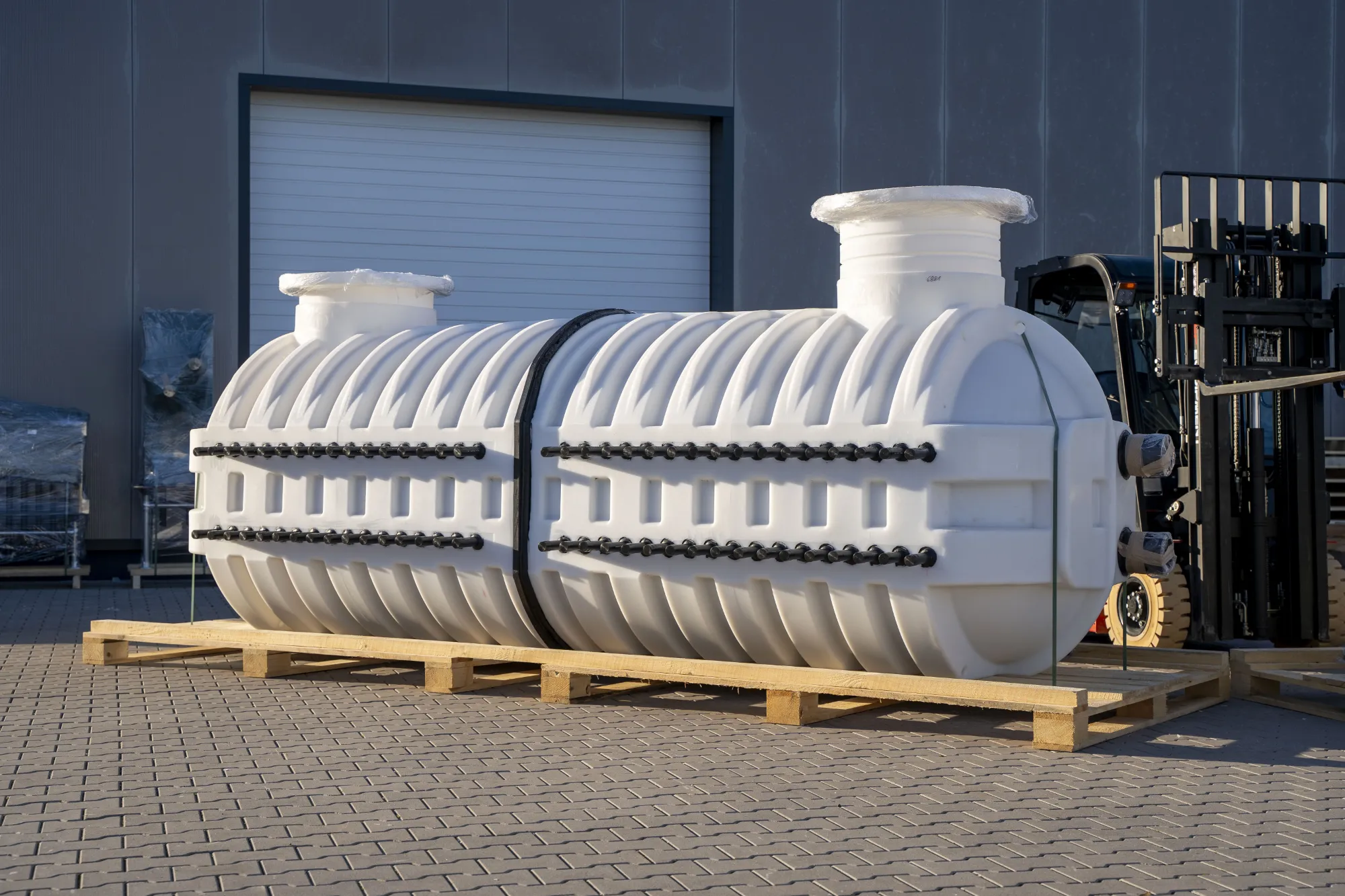

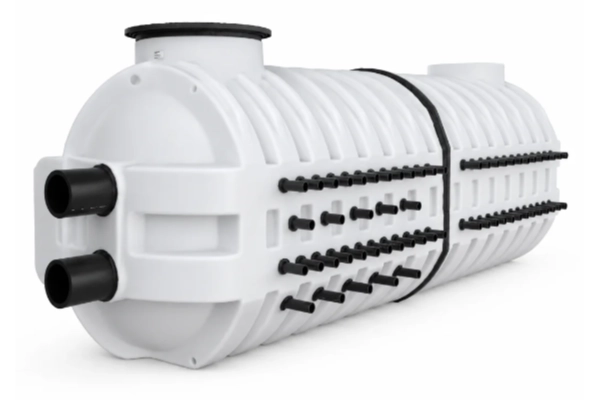

Vorgefertigter Verteiler- und Sammelschacht für große Geothermieanlagen. Der GN X4 verbindet eine kompakte Bauweise mit hoher Belastbarkeit und einer projektbezogen konfigurierbaren Verteilertechnik.

ANSCHLUSSANZAHL bis 100 Sondenkreise

EINBAUTIEFE ab 1,69 m

BELASTBARKEIT bis D400 / 40 t

TELESKOPIERUNG 750 mm

Produkt anfragen → Datenblatt ↓

✓ Preis & Verfügbarkeit auf Anfrage ✓ Projektbezogene Ausführung möglich

PRODUKTBESCHREIBUNG

Kompakte Verteilung für große Geothermieanlagen.

Der GN X4 wurde für anspruchsvolle Projekte entwickelt, bei denen viele Sondenkreise, hohe Belastbarkeit und eine möglichst kompakte Einbausituation zusammenkommen.

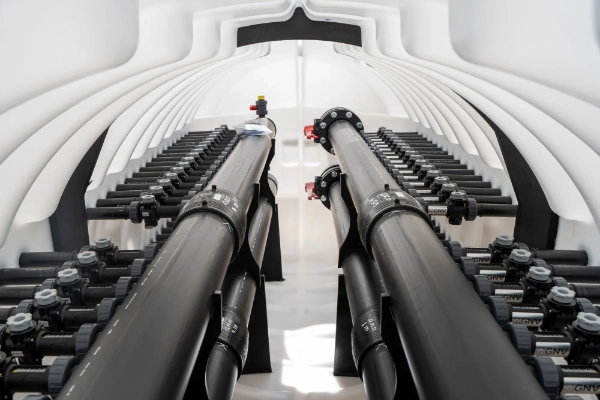

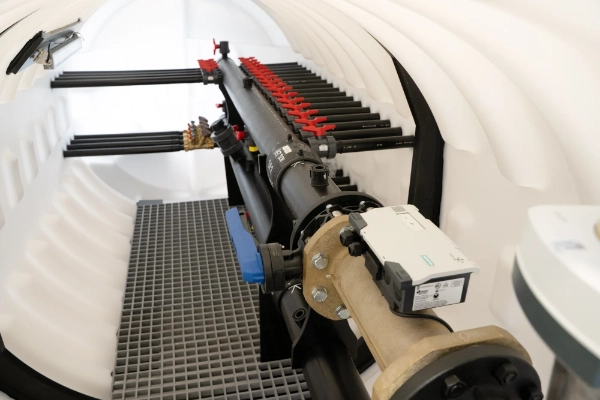

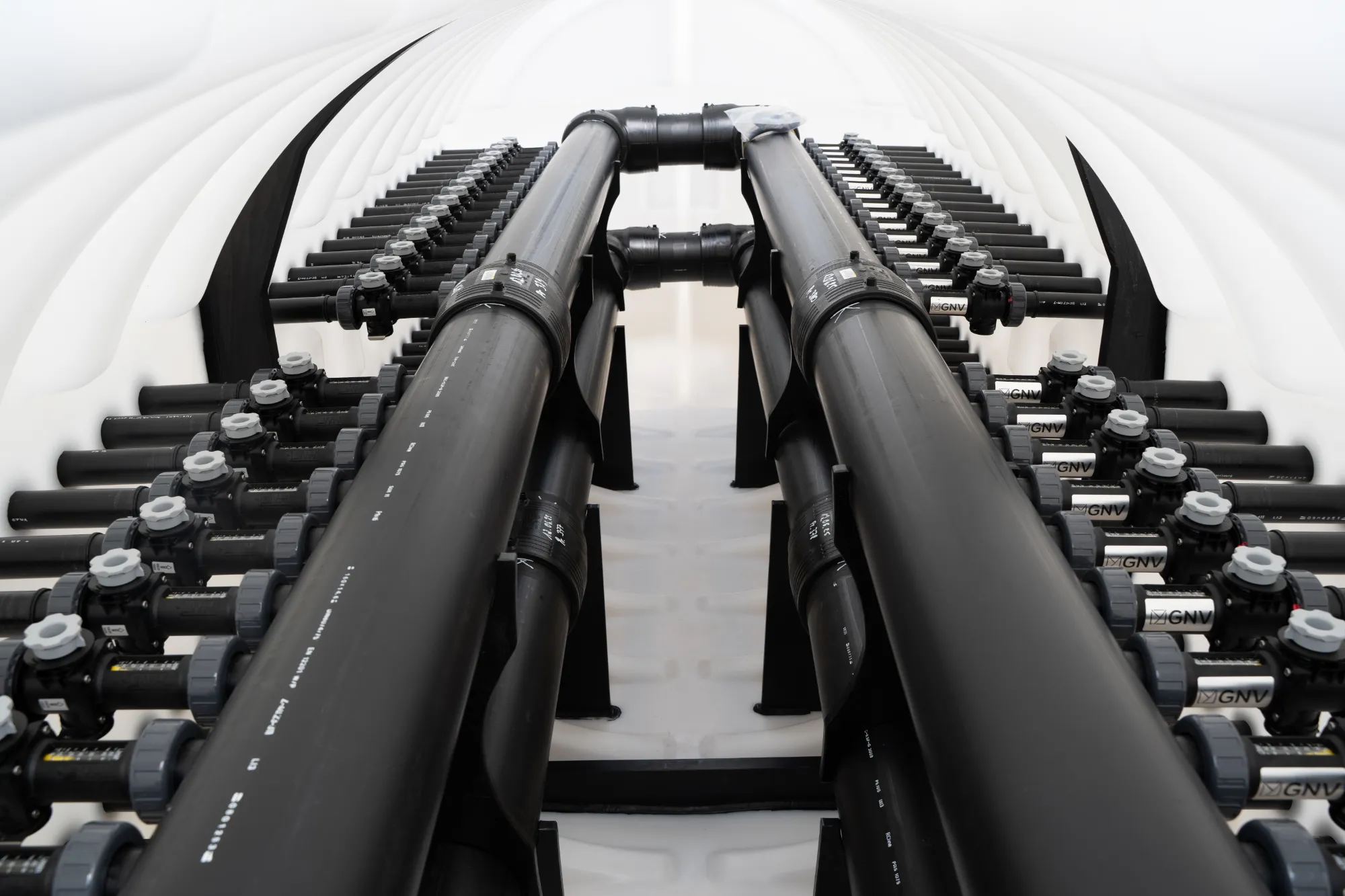

Verteiler und Sammler werden werkseitig vormontiert und geprüft. Anschlussdimensionen, Armaturen, Durchflussmesser und weitere Ausstattungsoptionen können projektbezogen ausgelegt werden.

✓

50 Jahre Typenstatik
Für langfristige Planungssicherheit.

✓

Vormontiert & geprüft
Weniger Montageaufwand auf der Baustelle.

✓

Auftriebssicher
Für anspruchsvolle Einbausituationen.

PRODUKTDATEN

Technische Daten

Die wichtigsten Angaben für Planung und Produktauswahl.

Produktart	Erdwärmesonden-Verteilerschacht
Baureihe	GN X-Serie
Konstruktion	Rotierter Kunststoffschacht
Typenstatik	auf 50 Jahre ausgelegt
Belastbarkeit	Statiknachweis bis 40 t
Lastklassen	200 kg / A15 bis D400
Einbautiefe	ab 1,69 m
Auftriebssicherheit	bis 1,50 m anstehendes Wasser
Sondenanschlüsse	Ø 25 – Ø 63 mm
Verteileranschlüsse	Ø 40 – Ø 250 mm
Anschlussanzahl	2 bis 100-fach
Teleskopierung	750 mm
